8 класс
Физика

Магнитное поле

Электрические и магнитные явления связаны, так как имеют общую природу ― электромагнитное поле. Движение электрических зарядов всегда создает магнитное поле, а магнитное поле, в свою очередь, всегда вызывает перемещение электрических зарядов.

Так как ток ― это направленное перемещение электрических зарядов, то протекание тока в проводнике всегда создает магнитное поле вокруг проводника.

Линии магнитного поля, которое создается проводниками с электрическим током.

Для изображения магнитных полей используют магнитные силовые линии ― линии, на которых модуль вектора магнитной индукции одинаков и равен В, а сам вектор магнитной индукции \(\overrightarrow{B}\) направлен по касательной к линии. Линии магнитной индукции всегда замкнуты.

Для обозначения направлений движения тока и направлений магнитных силовых линий, помимо стрелок «вправо» → и «влево» ←, используются знаки «от нас» ― ⊗ или ⊕ (как торец оперения стрелы, летящей от нас), и «к нам» • или ⊙ (как острие летящей на нас стрелы).

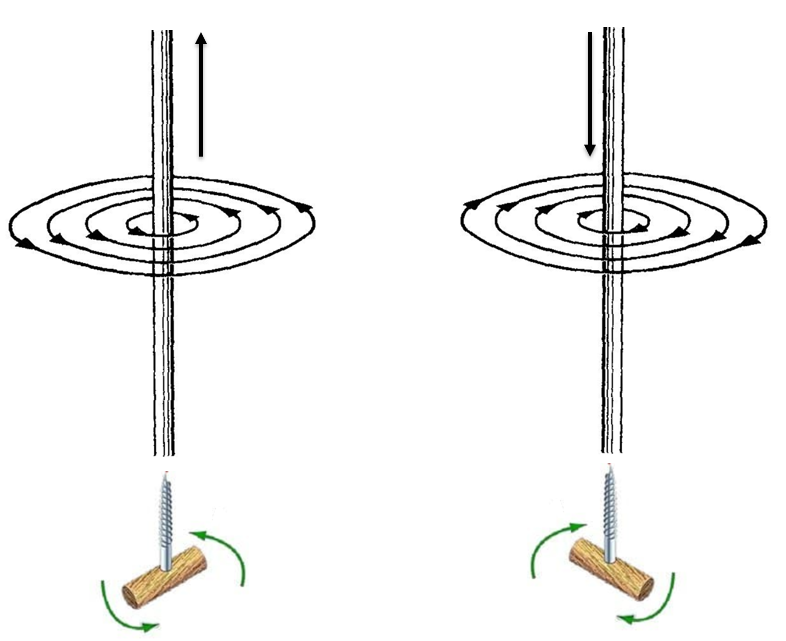

Чтобы определить направление вектора магнитной индукции \(\overrightarrow{B}\), которое создает ток, протекающий в прямом проводнике, используется правило правого винта: если представить, что вкручиваешь винт по направлению тока ― то направление вращения винта покажет направление вектора магнитной индукции.

Магнитное поле, которое создает ток в прямом проводнике, представляют собой концентрические окружности, лежащие в плоскости, перпендикулярной проводнику. При этом, некоторая область магнитного поля всегда направлена на нас, а другая ― от нас.

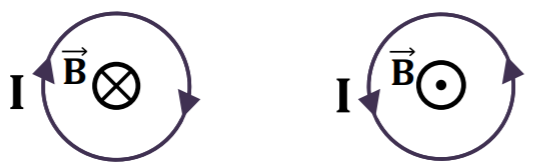

Чтобы определить направление вектора магнитной индукции \(\overrightarrow{B}\), которое создает ток, в круговом проводнике или витках катушки, используется правило правого винта: если ток вращается по часовой стрелке, то магнитное поле будет направленно «от нас». Если ток течет против часовой стрелки, то ток будет направлен «на нас».

Сила Ампера ― сила, действующая на проводник с током со стороны магнитного поля.

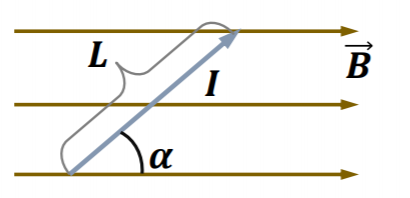

Сила ампера равна

FA = IBLsinα, где

FA ― сила Ампера [Н];

I ― сила тока в проводнике [A];

B ― магнитная индукция [Тл];

L ― длина проводника [м];

sinα ― синус угла между проводником и вектором магнитной индукции.

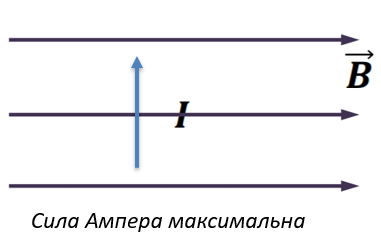

Сила Ампера максимальна, если между проводником и вектором магнитной индукции угол равен α = 90°, так как sinα = sin90° = 1 и FA = IBLsin90° = IBL.

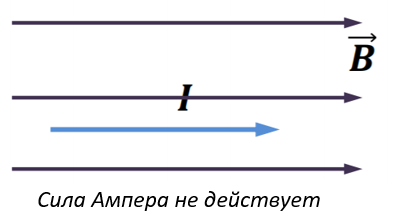

Если проводник расположен параллельно вектору магнитной индукции, т. е. α = 0° ― сила Ампера отсутствует, так как sinα = sin0° = 0 и FA = IBLsin0° = 0.

Направление силы Ампера определяется по правилу левой руки: если ладонь расположить так, чтобы линии магнитного поля входили в ладонь, а четыре пальца указывали направление тока ― то противопоставленный большой палец укажет направление силы Ампера.

/var/folders/hl/2y1zkmb50qj7zbz20pgp3nsw0000gn/T/com.microsoft.Word/Content.MSO/F8DFCFFF.tmp

Взаимодействие проводников с током

Ток, протекающий в проводнике, создает магнитное поле. Если рядом расположен еще один проводник, в котором протекает ток ― то второй проводник оказывается в магнитном поле, которое создает первый. На проводник в магнитном поле действует сила Ампера, в результате чего проводники с током или притягиваются, или отталкиваются друг от друга.

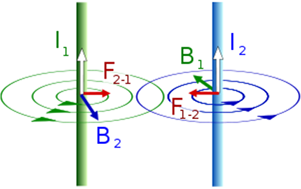

Пусть в проводниках 1 и 2 токи текут в одном направлении. Тогда первый проводник создает магнитное поле, направленное против часовой стрелки. В области, близлежащей к проводнику 2 это поле направлено перпендикулярно проводнику и от него. Согласно правилу левой руки, сила Ампера, которая действует со стороны магнитного поля, создаваемого проводником 1 на проводник с током 2, F1-2 направлено в сторону проводника 1.

/var/folders/hl/2y1zkmb50qj7zbz20pgp3nsw0000gn/T/com.microsoft.Word/Content.MSO/23615965.tmp

Проводник 2 действует на проводник 1 аналогично, и сила ампера, с которой магнитное поле проводника 2 действует на проводник 1 F2-1 направлена в сторону проводника 2.

/var/folders/hl/2y1zkmb50qj7zbz20pgp3nsw0000gn/T/com.microsoft.Word/Content.MSO/F895B5BB.tmp

Таким образом, силы Ампера, с которым действуют проводники друг на друга ― F1-2 и F2-1 направлены навстречу друг другу и проводники притягиваются.

Пусть теперь ток в проводнике 2 течет в том же направлении, а ток в проводнике 1 ― в противоположном. Магнитное поле, которое создает проводник 1, будет направлено по часовой стрелке, а в ближайшей к проводнику 2 области ― на нас. Согласно правилу левой руки, такое магнитное поле создает силу Ампера, направленную от проводника 1.

Магнитное поле, которое создает проводник 2, будет направлено как в первом случае, но из-за того, что ток в проводнике 1 течет в противоположную сторону, сила Ампера F2-1 будет направлена от проводника 2.

Силы Ампера, с которым действуют проводники друг на друга ― F1-2 и F2-1 направлены в разные стороны и проводники отталкиваются.

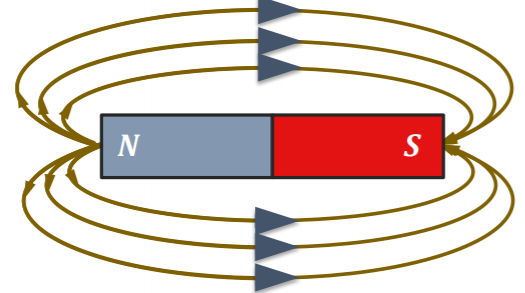

Магнитное поле постоянного магнита. Магниты обладают собственным магнитным полем. Силовые линии магнита выходят из северного магнитного полюса (N) и входят в южный магнитный полюс (S).

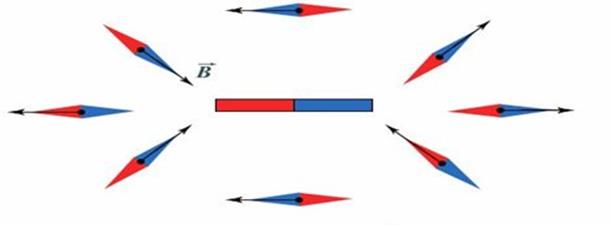

Магнитные поля двух магнитов взаимодействуют друг с другом, переориентируя магниты так, чтобы магнитные линии выходили из северного магнитного полюса и входили в ближайший южный магнитный полюс. При этом одинаковые полюса двух магнитов, отталкиваются, а разные ― притягиваются.
